電動地平車

電動平板車

發布時間：2024-06-24人氣：51

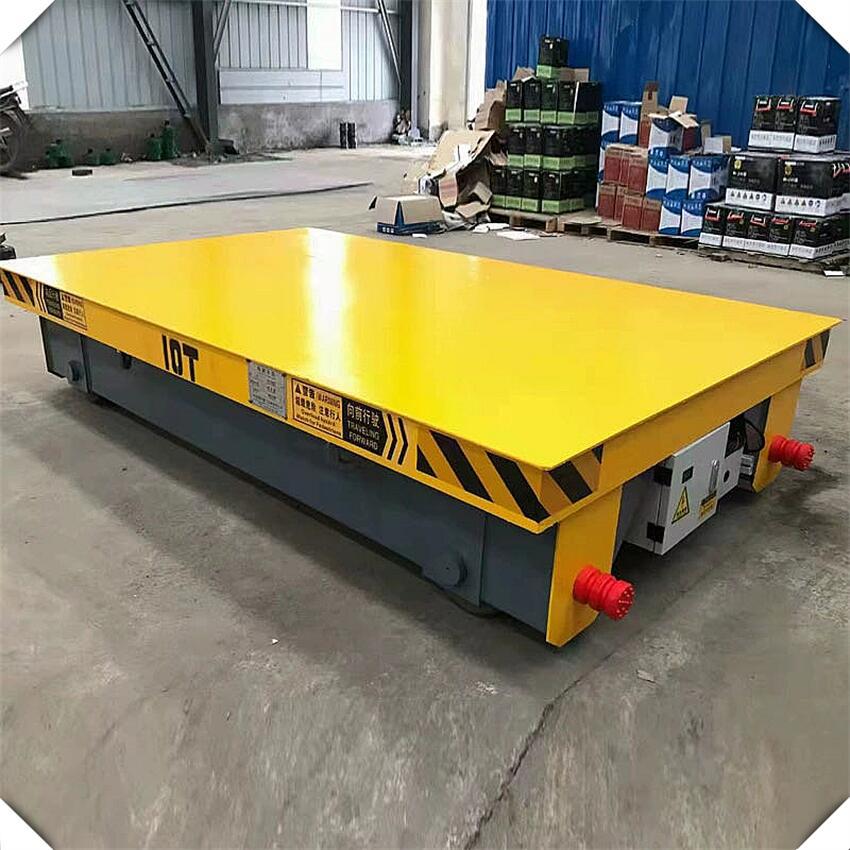

KPD系列電動平車是36V低壓軌道供電式電動平板車，以軌道滑觸線供電，地面降壓變壓器控制柜將三相380V降壓到三相36V，經軌道滑觸線饋送給平板車，經車載升壓器升壓為三相交流380V，為電動平車驅動器供電，使電動平車起動，由于不用電纜，因此在運行過程中安全可靠、不怕砸、不怕燙、不妨礙交叉運輸，易實現遙控和自動化，給廠區布置帶來很大的方便，但對軌道的要求比較高，因采用軌道導電，所以軌道必須做絕緣處理，超過一定距離時應增加銅牌補償線，來補償降壓，運行距離比較長時還需要增加變壓器個數。

基本參數

低壓軌道供電 KPD系列平車
KPD型號		KPD5	KPD10	KPD16	KPD25	KPD40	KPD63	KPD100	KPD150
額定載重		5	10	16	25	40	63	100	150
臺面尺寸mm	長L	3000	3600	4000	4500	5000	5600	6300	8000
	寬B	2000	2000	2200	2200	2500	2500	2800	2800
	高H	550	560	580	645	680	800	900	1150
運行速度m/min）		30				25		20
底部間隙		50-55				60		70
車輪直徑		250	300		400		550	600
軌內側距C（mm）		1435
軸距A（mm）		2000		2200	2500	2800	3200	3600	4500
電機功率(Kw)		YZ 1.5	YZ 2.2	YZ 3.7	YZ 3.7	YZ 5.0	YZ 7.5	YZ 5.5*2	YZ 7.5×2
電源供電方式		（單、三）項380V降壓到36V經PDG/10S升壓變壓器至（單、三）項交流380V
輪壓		4/2.2T	4/3.3T	4/5T	4/7.5T	4/11T	4/18T	4/27.5T	8/22T
參考重量		2.4	2.6	3	4	4.5	8	10	22.75
推薦鋼軌型號		P24		P38		P43		P50
